Renishaw OMI-2H: паспорт и инструкция
Оптические щуповые системы Renishaw передают сигнал о касании детали не по проводу, а световым импульсом — это исключает влияние стружки, СОЖ и наводок на кабель датчика. Но станочная система ЧПУ понимает только стандартный электрический сигнал, поэтому между датчиком и стойкой всегда стоит промежуточное звено — оптический интерфейс. Renishaw OMI-2H — одна из модификаций такого интерфейса, рассчитанная на работу в условиях повышенной внешней засветки. В статье разбираем назначение узла, его отличия от других версий OMI, совместимость с датчиками и типичные вопросы монтажа и диагностики.
- Что такое Renishaw OMI-2H и зачем он нужен
- Устройство и принцип работы
- Модификации оптических интерфейсов Renishaw
- Совместимые датчики и комплекты поставки
- Монтаж, подключение и настройка
- Диагностика и типичные неисправности
- Как выбрать и заказать OMI-2H
Что такое Renishaw OMI-2H и зачем он нужен
OMI (Optical Machine Interface) — приёмник-преобразователь, который устанавливается внутри или снаружи рабочей зоны станка и принимает модулированный оптический сигнал от щупового датчика — например, измерительного датчика серии OMP40-2, OMP60 или системы контроля инструмента OTS. На выходе интерфейс формирует обычный релейный сигнал, совместимый со входом skip/probe контроллера ЧПУ.
Литера «H» в обозначении OMI-2H означает исполнение с повышенной устойчивостью к внешней засветке. Обычный оптический приёмник может ложно срабатывать или терять сигнал датчика при ярком цеховом освещении, засветке от окон, светодиодных светильников высокой мощности или прямых солнечных лучах, попадающих в рабочую зону через дверь станка. OMI-2H за счёт доработанной оптической схемы и алгоритма фильтрации помехового света устойчивее к таким условиям — по конкретным параметрам чувствительности и допустимой освещённости уточняйте в паспорте изделия.
Функционально OMI-2H решает ту же задачу, что и другие интерфейсы линейки: обеспечивает надёжный канал связи «датчик — стойка ЧПУ» там, где обычный кабельный щуп неудобен или невозможен — на поворотных столах, револьверных головках, в зонах с интенсивным перемещением осей.
Устройство и принцип работы
Конструктивно OMI-2H состоит из корпуса с оптическим окном приёмника, платы обработки сигнала и клеммного разъёма для подключения к цепям станка. Питание интерфейс получает от источника станка (напряжение и полярность — по схеме подключения в паспорте), а не от батареи — в отличие от самого датчика, где элемент питания установлен внутри корпуса щупа.
Принцип работы:
- Датчик при касании стилусом детали формирует модулированный инфракрасный импульс.
- Оптическое окно OMI-2H принимает импульс в пределах прямой видимости и рабочего угла обзора.
- Плата интерфейса демодулирует сигнал и выдаёт на выход сухой контакт или логический уровень, подключённый ко входу измерения ЧПУ.
- Индикатор на корпусе интерфейса (светодиод) отображает состояние связи с датчиком — это первое, на что стоит смотреть при диагностике.
Ключевое требование для стабильной работы — прямая видимость между окном датчика и окном приёмника без посторонних предметов, брызг СОЖ и загрязнений на линзах обеих сторон.
Модификации оптических интерфейсов Renishaw
Линейка OMI выпускается в нескольких исполнениях, различающихся конструктивом и условиями применения. Ниже — обобщённое сравнение, точные параметры каждой модели уточняйте по паспорту конкретного изделия.
| Модификация | Особенность исполнения | Типичная область применения |
|---|---|---|
| OMI-2 | Базовое исполнение приёмника | Универсальные комплекты с OMP40-2, OMP60 |
| OMI-2T | Поставляется в комплекте с фиксированным кабелем (в каталоге встречаются варианты 8 и 15 м) | Станки, где приёмник вынесен на значительное расстояние от блока ЧПУ |
| OMI-2H | Повышенная устойчивость к внешней засветке | Цеха с ярким освещением, окнами, открытые рабочие зоны |
| OMI-2A / OMI-2B | Особенности монтажного исполнения и разъёмов — уточняйте по паспорту | Модернизация под конкретную компоновку станка |
При замене вышедшего из строя интерфейса важно подбирать модификацию не «на глаз», а по артикулу — внешне похожие корпуса могут иметь разную распиновку и логику выходного сигнала.
Оптический интерфейс с повышенной устойчивостью к внешней засветке — подходит для замены или установки на станках с ярким цеховым освещением.
Совместимые датчики и комплекты поставки
OMI-2H рассчитан на приём сигнала от датчиков, использующих модулированный оптический канал связи. На практике чаще всего встречаются комплекты с измерительными датчиками серии OMP40-2 и OMP60 для измерения детали, а также с системой контроля инструмента OTS. Совместимость по протоколу модуляции — базовое условие; конкретную пару «датчик — интерфейс» лучше согласовывать по паспорту обоих устройств или через поставщика.
Типовой набор оборудования для оснащения станка измерительным щупом включает сам датчик, интерфейс и стилус (наконечник). На складе представлены готовые комплекты, где интерфейс уже подобран под датчик и укомплектован кабелем нужной длины:

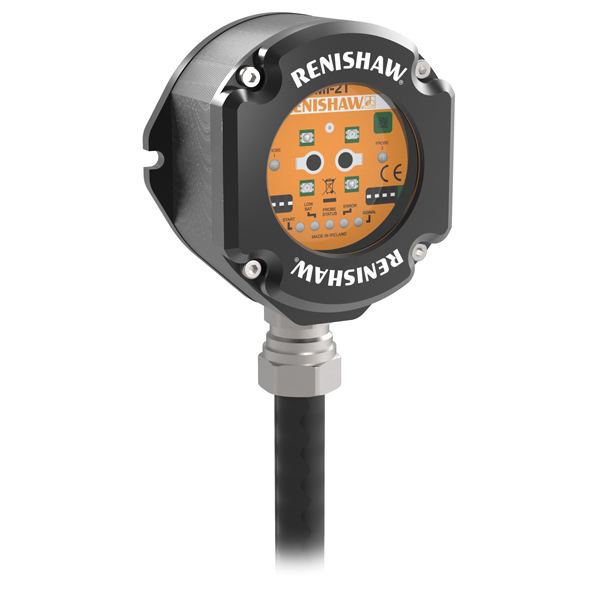

Готовый комплект для измерения детали и контроля инструмента с интерфейсом OMI-2T и кабелем 8 м — иллюстрирует типовую связку датчика и приёмника той же линейки, что и OMI-2H.
Комплект с более крупным корпусом датчика OMP60 — применяется на станках с увеличенным ходом осей, где важна дальность оптической связи с приёмником.
Монтаж, подключение и настройка
При установке OMI-2H важно соблюсти несколько условий, общих для всей линейки оптических интерфейсов Renishaw:
- Приёмник монтируется так, чтобы оптическое окно имело прямую видимость на датчик во всей рабочей зоне перемещений осей, где ожидается измерение.
- Расстояние и угол между датчиком и приёмником не должны превышать значения, указанные в паспорте — при увеличении дистанции чувствительность канала снижается.
- Кабель питания и выходного сигнала подключается по схеме, приведённой в паспорте интерфейса, с соблюдением полярности.
- Выход интерфейса заводится на вход измерения (skip/probe input) стойки ЧПУ; логика сигнала (нормально замкнут/разомкнут) настраивается программно в параметрах системы — этот этап обычно выполняется наладчиком при пусконаладке.
- После монтажа проверяется индикация состояния связи и выполняется тестовое касание для подтверждения корректного срабатывания.
Если на станке уже установлена рабочая пара «датчик — интерфейс» и меняется только приёмник (например, по причине выхода из строя), достаточно повторить электрическое подключение по прежней схеме и заново проверить взаимное положение окон — юстировка угла обзора часто теряется при демонтаже.
Диагностика и типичные неисправности
Большинство отказов оптического канала связаны не с самим интерфейсом, а с внешними факторами. Проверку стоит вести по следующему порядку:
- Загрязнение окна приёмника или датчика — стружка, брызги СОЖ, конденсат. Решается очисткой без абразивных материалов.
- Нарушение прямой видимости — препятствие в оптическом канале при определённом положении осей.
- Избыточная внешняя засветка — при использовании обычного OMI (без литеры H) в условиях яркого освещения именно замена на OMI-2H часто устраняет ложные срабатывания.
- Разряд батареи в самом датчике — интерфейс исправен, но датчик не формирует стабильный оптический сигнал.
- Обрыв или повреждение кабеля питания/сигнала интерфейса, окисление контактов разъёма.
- Некорректные параметры логики сигнала в настройках ЧПУ после замены оборудования.
Подробный разбор типовых причин отказов щуповых систем Renishaw и порядок их устранения приведён в статье о неисправностях датчиков Renishaw. Если после проверки внешних факторов канал связи по-прежнему нестабилен, устройство имеет смысл протестировать на стенде или заменить на заведомо исправное для локализации неисправности.
Как выбрать и заказать OMI-2H
Перед заказом интерфейса стоит зафиксировать три параметра: артикул уже установленного оборудования (если это замена), тип совместимого датчика и условия эксплуатации — освещённость рабочей зоны, наличие открытых проёмов, тип светильников в цехе. Именно последний пункт определяет, нужна ли модификация с литерой H или подойдёт базовое исполнение.
Если система измерения на станке отсутствует и создаётся заново, разумнее заказывать готовый комплект «датчик + стилус + интерфейс», подобранный производителем как совместимая пара, а не собирать конфигурацию из разрозненных позиций. Это снижает риск несовпадения протокола модуляции и упрощает последующее сервисное обслуживание — все элементы системы обслуживаются и заменяются как единый узел.
Комплект с датчиком OMP40M, использующим традиционный модулированный по таймеру сигнал — при подборе интерфейса важно проверять совместимость по типу модуляции, а не только по механическому крепежу.
При выборе поставщика также стоит уточнять возможность подбора по фотографии старого шильдика, если маркировка на корпусе стёрта — это ускоряет замену и исключает ошибку с несовместимой модификацией. В сложных случаях помогает предварительная диагностика измерительной системы станка специалистами с оборудованием.
FAQ: частые вопросы
Чем OMI-2H отличается от обычного OMI-2?
Модификация H имеет доработанную оптическую схему с повышенной устойчивостью к внешней засветке — яркому цеховому освещению, окнам, открытым проёмам. По остальной функциональности узел работает так же, как базовая версия интерфейса.
Можно ли поставить OMI-2H вместо вышедшего из строя OMI-2 без литеры H?
Как правило, да, если совпадает тип совместимого датчика и распиновка подключения — точную взаимозаменяемость уточняйте по паспорту обоих устройств.
Почему датчик срабатывает нестабильно, хотя интерфейс исправен?
Чаще всего причина в загрязнении оптических окон датчика или приёмника, разряде батареи в датчике либо во внешней засветке рабочей зоны. Проверку стоит начинать с очистки окон и контроля прямой видимости.
Нужна ли юстировка после замены OMI-2H?
Да, после монтажа рекомендуется проверить взаимное положение окон датчика и приёмника и выполнить тестовое касание, чтобы подтвердить устойчивый приём сигнала во всей рабочей зоне.
Какие датчики можно использовать с OMI-2H?
Интерфейс рассчитан на приём модулированного оптического сигнала от совместимых датчиков Renishaw измерения детали и контроля инструмента, например серии OMP40-2, OMP60 и OTS. Точную пару уточняйте по паспорту устройств или у поставщика.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OMI-2H на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
Заключение
Renishaw OMI-2H — узкоспециализированное решение для оптических измерительных систем, работающих в условиях повышенной внешней засветки. Его установка вместо базовой модификации OMI зачастую снимает проблему ложных срабатываний, которую ошибочно списывают на неисправность самого датчика или системы ЧПУ.
Если вы не уверены, какая модификация интерфейса установлена на вашем станке, или сигнал от щупового датчика стал нестабильным, обратитесь к специалистам ООО «Эффективное производство» — поможем подобрать интерфейс по артикулу, проверить совместимость с датчиком и выполнить диагностику измерительной системы станка.
