Renishaw OMI (Optical Machine Interface): паспорт и инструкция
Оптический интерфейс Renishaw OMI (Optical Machine Interface) — один из тех узлов, которые редко обсуждают отдельно, но без которых измерительные щупы Renishaw на станке просто не работают. Приёмник стоит внутри рабочей зоны или в шкафу управления, принимает модулированный оптический сигнал от датчика на шпинделе и преобразует его в электрический сигнал, понятный системе ЧПУ. Ошибка при выборе модели или подключении приводит к пропуску срабатываний щупа, ложным измерениям и остановкам цикла. Ниже — принцип работы OMI, отличия версий 2, 2H, 2C и 2T, а также рекомендации по установке и обслуживанию.
- Назначение OMI в измерительной цепочке станка
- Принцип работы: оптический канал и модуляция сигнала
- Модификации OMI-2, OMI-2H, OMI-2C, OMI-2T — в чём разница
- Совместимость с датчиками OMP, OTS, OLP
- Установка и подключение к системе ЧПУ
- Как выбрать OMI под конкретную задачу
- Типичные ошибки эксплуатации и обслуживание
Назначение OMI в измерительной цепочке станка
Измерительные щупы Renishaw — контактные датчики привязки инструмента и детали (например, OMP40-2 или OTS) — передают сигнал о срабатывании не по проводам, а по оптическому каналу: инфракрасному лучу. Это удобно, потому что на вращающемся или подвижном шпинделе прокладывать кабель к датчику неудобно и ненадёжно. Но станку нужен электрический сигнал определённого уровня и формата, который система ЧПУ способна принять как вход прерывания. Именно эту задачу решает OMI — он «переводит» оптический импульс щупа в стандартный электрический сигнал и передаёт его дальше на стойку.
Фактически OMI — посредник между беспроводным щупом Renishaw и электроникой станка. Без него контактный датчик, каким бы исправным он ни был, не свяжется с ЧПУ. Подробнее о принципах работы контактных измерительных систем в целом можно посмотреть в статье о контактных измерительных системах для станков.
Принцип работы: оптический канал и модуляция сигнала
Датчик на шпинделе при контакте стилуса с деталью или инструментом формирует короткий модулированный ИК-импульс. OMI, установленный в пределах прямой видимости (в рабочей зоне станка или на входе в ограждение), принимает этот импульс фотоприёмником, демодулирует и на выходе выдаёт сигнал в виде, совместимом с входом системы ЧПУ — как правило, это TTL-уровень или контакт реле, в зависимости от исполнения.
Важный момент: между датчиком и приёмником должна сохраняться прямая оптическая видимость на всём пути перемещения оси, иначе сигнал не пройдёт. Загрязнение линзы приёмника СОЖ (смазочно-охлаждающей жидкостью), стружкой или конденсатом — частая причина пропуска срабатываний, которую путают с неисправностью самого щупа. Диагностику подобных сбоев по кодам ошибок разбирали в материале «Ошибки Renishaw: причины, неисправности, как устранить».
OMI не измеряет расстояние и не хранит калибровочные данные — эту функцию выполняет сам щуп и контроллер ЧПУ. Задача приёмника — надёжно и без задержек передать факт срабатывания стилуса.
Модификации OMI-2, OMI-2H, OMI-2C, OMI-2T — в чём разница
Линейка приёмников Renishaw включает несколько версий, различающихся дальностью приёма, форм-фактором и типом выходного сигнала. Выбор конкретной модели зависит от габаритов рабочей зоны станка, места монтажа и типа стойки ЧПУ.
| Модель | Особенность | Типичное применение |
|---|---|---|
| OMI-2 | Базовая версия, компактный корпус, кабель 8 или 15 м | Фрезерные и токарные станки со стандартной рабочей зоной |
| OMI-2H | Увеличенный угол и дальность приёма | Станки с большим ходом осей или сложной геометрией зоны |
| OMI-2C | Компактное исполнение под ограниченное место монтажа | Компактные обрабатывающие центры, ограниченный доступ к зоне установки |
| OMI-2T | Исполнение с расширенной длиной кабеля (8/15 м) под удалённый монтаж стойки | Станки, где шкаф ЧПУ удалён от рабочей зоны |
Уточняйте по паспорту конкретного изделия точные значения дальности приёма и углов — они зависят от партии и ревизии, а в руководстве станка может быть указано требование к конкретной модели приёмника под используемый щуп.
Версия приёмника с увеличенной дальностью и углом приёма — вариант для станков с большим ходом осей или нестандартной компоновкой рабочей зоны.
Компактное исполнение приёмника — подходит, если место монтажа в шкафу или на станине ограничено по габаритам.
Совместимость с датчиками OMP, OTS, OLP
OMI работает в паре с оптическими датчиками линейки Renishaw: щупами привязки детали серии OMP (например, OMP40-2), датчиками контроля инструмента OTS и лазерными датчиками OLP40 для контроля поломки инструмента. Каждый из этих датчиков модулирует сигнал по одному протоколу, поэтому один и тот же приёмник OMI способен принимать сигнал от разных типов датчиков — важно лишь, чтобы модель приёмника поддерживала используемый тип модуляции (традиционный или расширенный сигнал).
При замене устаревшего датчика на более новый (например, при переходе с временной модуляции на модулированный сигнал OLP40) стоит проверить, поддерживает ли установленный OMI новый формат — иначе система не увидит срабатывание, хотя сам датчик исправен. Если планируется одновременная замена и щупа, и приёмника, удобнее брать их готовым комплектом.
Готовый комплект щупа привязки детали, датчика контроля инструмента и приёмника — исключает риск несовместимости между отдельно закупленными компонентами.
Установка и подключение к системе ЧПУ
Порядок монтажа OMI в общем виде такой:
- Приёмник крепится в зоне прямой видимости с датчиком на всём диапазоне рабочих перемещений — как правило, на внутренней стенке ограждения или на стойке станка.
- Кабель от OMI заводится в шкаф управления и подключается к соответствующему входу системы ЧПУ (это может быть отдельный интерфейсный модуль или прямой вход на плату — уточняйте по руководству станка).
- После физического подключения в параметрах ЧПУ активируется канал измерительного щупа и, при необходимости, задаётся тип используемого сигнала (традиционный или модулированный).
- Выполняется тестовое срабатывание щупа вручную для проверки прохождения сигнала до контроллера.
Тип разъёма, длина кабеля (обычно 8 или 15 метров в зависимости от исполнения) и способ подключения к плате ЧПУ зависят от модели приёмника и типа стойки — Fanuc, Siemens Sinumerik, Heidenhain TNC или Fagor. Расшифровку кодов ошибок, связанных с работой измерительных щупов на разных стойках, можно найти в статьях о кодах ошибок FANUC и кодах ошибок Siemens Sinumerik.

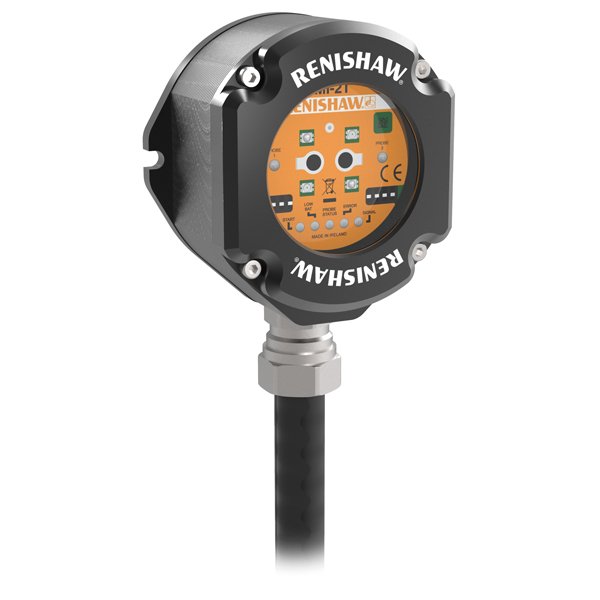

Исполнение с удлинённым кабелем 15 м — подходит, если шкаф управления вынесен на значительное расстояние от рабочей зоны станка.
Как выбрать OMI под конкретную задачу
При подборе приёмника ориентируйтесь на четыре параметра:
- Габариты рабочей зоны и ход осей. Чем больше зона перемещений, тем важнее дальность и угол приёма — здесь предпочтительны исполнения H.
- Место монтажа. Если пространство ограничено, подойдут компактные версии (C).
- Расстояние до шкафа ЧПУ. Определяет требуемую длину кабеля — 8 или 15 м.
- Тип уже установленных датчиков. Приёмник должен поддерживать формат сигнала используемого щупа — традиционный или модулированный.
Если станок оснащается измерительной системой впервые, разумнее сразу заказывать комплект «щуп + приёмник» с гарантированной совместимостью, а не подбирать компоненты по отдельности. Вопросы выбора и сравнения контактных щупов разных производителей разбирались в статье о производителях контактных щупов.
Типичные ошибки эксплуатации и обслуживание
Большинство отказов OMI связано не с самим приёмником, а с условиями его работы:
- Загрязнение линзы приёмника СОЖ, стружкой или маслянистым налётом — сигнал ослабевает или пропадает частично, что проявляется как случайные сбои измерения.
- Перекрытие оптической видимости деталью, оснасткой или крупным инструментом при определённых положениях оси — сигнал теряется только в отдельных точках хода, что сбивает с толку при диагностике.
- Повреждение или залом кабеля при удалённом монтаже — особенно актуально для версий с кабелем 15 м, проложенным через подвижные каналы.
- Несоответствие типа сигнала между старым приёмником и новым датчиком после частичной замены комплекта.
Плановое обслуживание сводится к регулярной очистке оптического окна приёмника и визуальному контролю кабеля и разъёмов. Периодичность уточняйте по регламенту техобслуживания станка — обычно очистку совмещают с плановой чисткой зоны обработки. Общие принципы диагностики измерительных систем по кодам ошибок изложены в материале «Диагностика ЧПУ по коду».
FAQ: частые вопросы
Чем отличается OMI-2 от OMI-2H?
OMI-2H имеет увеличенную дальность и угол приёма оптического сигнала, что удобно на станках с большим ходом осей. OMI-2 — базовое исполнение для стандартной рабочей зоны.
Можно ли использовать один OMI с разными щупами Renishaw?
Да, если приёмник поддерживает формат сигнала используемого датчика — традиционный или модулированный. Точную совместимость уточняйте по паспорту приёмника и щупа.
Почему щуп срабатывает, но станок это не фиксирует?
Чаще всего дело в загрязнении оптического окна приёмника, перекрытии луча оснасткой в определённом положении оси или несоответствии типа сигнала. Реже — неисправность самого кабеля или входа ЧПУ.
Как выбрать длину кабеля OMI — 8 или 15 метров?
Длина зависит от расстояния между местом установки приёмника в рабочей зоне и шкафом управления станка. Берите запас по длине, чтобы избежать натяжения и заломов при прокладке.
Нужно ли отдельно настраивать ЧПУ после установки нового OMI?
Да, после подключения обычно требуется активировать канал измерительного щупа в параметрах стойки и указать тип сигнала. Порядок настройки уточняйте по руководству конкретной системы ЧПУ.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OMI (Optical Machine Interface) на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
Заключение
OMI — незаметный, но критичный элемент измерительной цепочки станка: без исправного приёмника оптический щуп не передаст ни одного сигнала на ЧПУ, сколько бы он ни был точен сам по себе. При выборе модели важно учитывать не только тип датчика, но и геометрию рабочей зоны, расстояние до шкафа управления и совместимость по формату сигнала.
Если нужно подобрать OMI под конкретную модель станка, определить причину пропуска сигнала или скомплектовать измерительную систему целиком — обратитесь к специалистам ООО «Эффективное производство»: поможем подобрать корректную комбинацию щупа и приёмника и проконсультируем по установке.
